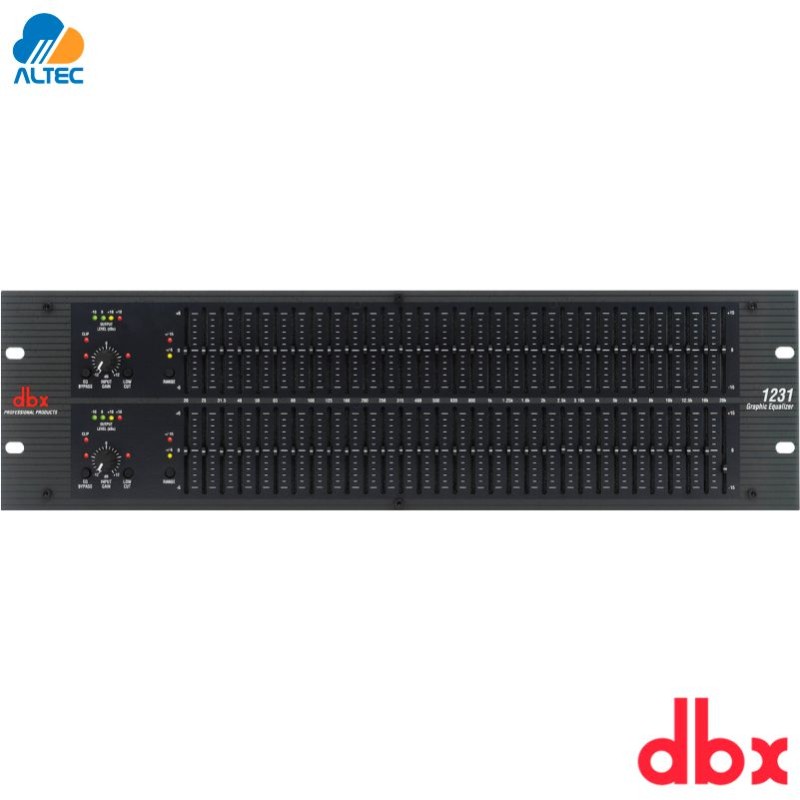

DBX 1231 - ecualizador gráfico de 2 canales, 31 bandas

DBX 1231 - ecualizador gráfico de 2 canales, 31 bandas

La serie dbx® 12 fue diseñada para satisfacer las necesidades de los entornos de refuerzo de sonido más exigentes, al tiempo que ofrece la simplicidad de controles sencillos. El 1231 ofrece características estándar como canales duales, bandas de 31 1/3 octavas, centros de frecuencia ISO, rango de ganancia de entrada de +/- 12 dB y filtros de corte bajo conmutables de 40 Hz/18 dB por octava, pero también incluye otras características perspicaces. Estos incluyen faders de 45 mm; rango de aumento/corte seleccionable de +/-6 dB o +/-15 dB para ajustes precisos de ganancia; Conectores XLR, de barrera y TRS de 1/4'' para facilitar la instalación; entradas y salidas balanceadas para un funcionamiento silencioso; y capacidades de elevación al suelo del chasis/señal para un rápido aislamiento del zumbido. El diseño visionario de la serie dbx 12 facilita su trabajo.

Los ecualizadores de la serie dbx 12 fueron diseñados con precisión para proporcionar años de funcionamiento sin mantenimiento en cualquier aplicación. El transformador aislado magnéticamente, las entradas balanceadas/no balanceadas electrónicamente y las salidas servobalanceadas/no balanceadas, las entradas y salidas filtradas por RF y la derivación del relé de cable duro de apagado con un retardo de encendido de 2 segundos fueron pasos que nuestros ingenieros tomaron para garantizar la compatibilidad de todas las instalaciones. Solo se utilizaron los mejores componentes, que produjeron una respuesta de frecuencia de 10 Hz a 50 kHz, una SNR superior a 90 dB (ref. +4 dBu), menos del 0,005 % de THD + ruido (1 kHz a +4 dBu) y una diafonía intercanal de menos de -80 dB de 20 Hz a 20 kHz. Toda esta atención al detalle está contenida en un chasis de acero/aluminio de 3U.

Funciones

• Rangos de aumento/corte conmutables de ±6 o ±15 dB
• Entradas balanceadas/no balanceadas electrónicamente
• Salidas servo balanceadas/no balanceadas
• Entradas y salidas filtradas por RF
• Conectores XLR, Barrier Strip y TRS de 1/4"
• Rango de ganancia de entrada de -12 dB/+12 dB
• Filtro de corte de graves Bessel de 18 dB/octava y 40 Hz
• Capacidad de elevación del chasis/señal
• Transformador de alimentación interna
• Derivación del relé de cableado de apagado con retardo de encendido de 2 segundos

Características técnicas

• Conectores de entrada TRS de 1/4", XLR hembra (pin 2 caliente) y regleta de terminales de barrera
• Tipo de entrada Equilibrado/no equilibrado electrónicamente, filtrado por RF
• Impedancia de entrada Balanceado 40 kOhm, desbalanceado 20 kOhm
• Entrada máxima >+21dBu balanceado o desbalanceado
• CMRR >40 dB, normalmente >55 dB a 1 kHz
• Conectores de salida TRS de 1/4", XLR macho (pin 2 caliente) y regleta de terminales de barrera
• Tipo de salida Impedancia balanceada/no balanceada, filtrado de RF
• Impedancia de salida Balanceado 200 ohmios, no balanceado 100 ohmios
• Salida máxima >+21 dBu balanceado/no balanceado en 2 kOhm o más; >+18dBm balanceado/no balanceado (en 600 ohmios)
• Ancho de banda De 20 Hz a 20 kHz, +0,5/-1 dB
• Respuesta de frecuencia <10 Hz a >50 kHz, +0,5/-3 dB; Rango de +/-15dB; Rango de +/-6dB
• Rango dinámico 109 dB; 115dB
• Relación señal/ruido 90 dB, 97 dB
• THD+Ruido <0.005%
• Diafonía intercanal <-80db, 20Hz a 20kHz
• Interruptor de derivación Omite la sección del ecualizador gráfico en la ruta de la señal
• Interruptor de corte bajo (empotrado) Activa el filtro de paso alto Bessel de 40 Hz y 18 dB/octava
• Interruptor de rango (empotrado) Selecciona el rango de aumento/corte del control deslizante de +/- 6 dB o +/- 15 dB
• Medidor de E/S Gráfico de barras de 4 LED (verde, verde, amarillo, rojo) a -10, 0, +10 y +18 dBu
• Indicadores Bypass de ecualización (rojo); Clip (rojo); Escotado (rojo); +/-6dB (amarillo); +/-15dB (Rojo)
• Voltaje de funcionamiento 100VAC 50/60Hz; 120VAC 60Hz; 230 VCA 50/60 Hz
• Consumo de energía 24W
• Conector de alimentación Receptáculo IEC
• Dimensiones 5,25" de alto x 19" de ancho x 7,9" de profundidad (13,4 cm x 48,3 cm x 20,1 cm)
• Peso unitario 10.6 libras
• Peso del envío 11.6 libras
